一、引言

在建筑工业化快速发展的背景下，中小型砼结构构件（混凝土结构构件）的需求日益增长，如路缘石、排水沟、盖板、小型梁柱、预制砖等。这些构件尺寸较小、批量大、标准化程度高，适合采用专门的中小构件生产线进行工厂化生产。其中，有动力小构件布料机是生产线上实现自动化、高效布料的关键设备，直接影响构件质量与生产效率。本文将围绕中小构件生产线，介绍有动力小构件布料机的特点、工作原理及其在砼结构构件生产中的应用。

二、中小构件生产线概述

中小构件生产线通常由混凝土搅拌系统、输送系统、布料系统、成型系统、养护系统和脱模系统等组成。与大型PC构件生产线相比，中小构件生产线具有占地面积小、投资少、转产灵活等特点，适用于生产截面尺寸较小、长度较短、重量较轻的砼结构构件。

生产线的典型工艺流程为：原材料计量与搅拌 → 混凝土输送 → 布料入模 → 振动密实 → 表面处理 → 养护 → 脱模 → 成品堆放。其中，布料环节是决定构件外观质量、密实度和生产效率的重要工序。

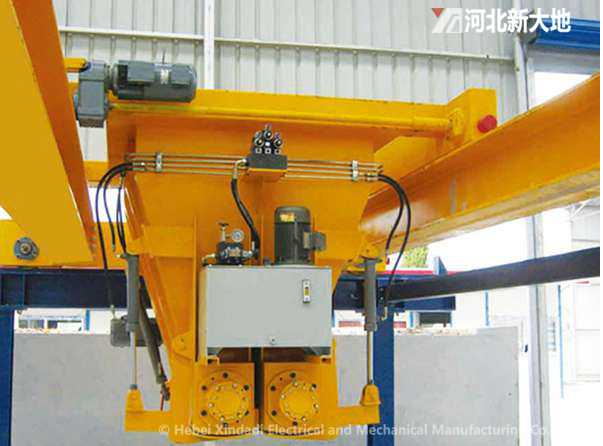

三、有动力小构件布料机简介

3.1 定义与特点

有动力小构件布料机是一种自带动力源（电机或液压马达）的混凝土布料设备，专门用于中小型模具的精确布料。它通常配备可移动的料斗、螺旋输送器或皮带输送装置，能够将搅拌好的混凝土均匀、定量地分配到各个模具中。

与传统人工布料或半自动布料相比，有动力小构件布料机具有以下特点：

• 布料精度高：可通过控制系统调节布料速度和体积，避免混凝土溢出或不足。
• 生产效率高：连续作业，减少人工干预，适用于大批量生产。
• 适应性强：可根据模具形状和尺寸调整布料方式，适用于多种砼结构构件。
• 自动化程度高：易于与生产线控制系统集成，实现联动生产。

3.2 基本结构

有动力小构件布料机一般由以下部分组成：

• 行走机构：沿生产线轨道移动，覆盖多个模具工位。
• 料斗：储存待布混凝土，容量根据构件尺寸设计。
• 输送装置：如螺旋输送机、皮带输送机或振动给料机，用于将混凝土从料斗输送至模具。
• 动力系统：电机或液压站，为行走和输送提供动力。
• 控制系统：PLC或手动控制，实现布料位置、速度和量的调节。
• 传感器：如料位传感器、位置传感器，用于反馈控制。

3.3 工作原理

工作时，混凝土由搅拌站或输送设备送入布料机料斗。布料机在轨道上移动至目标模具上方，动力系统驱动输送装置，将混凝土按设定量卸入模具。操作人员可通过控制面板调整布料参数，确保每个模具布料均匀。布料完成后，布料机自动移至下一工位，完成连续生产。

四、有动力小构件布料机的关键技术

1. 精确计量：通过螺旋输送器的转速或皮带速度与时间控制，实现混凝土体积的精确计量，误差通常控制在±2%以内。
2. 防离析：在输送和布料过程中，尽量减少混凝土的跌落和翻滚，避免骨料与浆体分离。
3. 均匀布料：对于多腔模具，采用分料器或摆动布料管，保证各腔布料一致。
4. 自动清洗：布完料后，设备可自动清洗料斗和输送装置，防止混凝土凝结。
5. 安全防护：设置急停按钮、限位开关和防护罩，确保操作安全。

五、在砼结构构件生产中的应用

有动力小构件布料机广泛应用于以下砼结构构件的生产：

• 路缘石、路平石：截面小、长条状，布料要求连续均匀。
• 排水沟、盖板：带有凹槽或孔洞，需要精确布料避免溢出。
• 小型梁、柱：钢筋密集，布料时需避免碰撞钢筋。
• 预制砖、砌块：大批量生产，要求高速布料。
• 护坡砖、植草砖：形状复杂，布料均匀性影响成品强度。

在实际生产中，有动力小构件布料机通常与振动台、养护窑等设备配套使用。布料后，模具进入振动台密实，然后送入养护窑养护，最后脱模。整个流程自动化程度高，产品质量稳定。

六、选型与使用注意事项

1. 根据构件尺寸和产量选型：料斗容量、布料速度、行走速度需匹配生产节拍。
2. 与模具匹配：布料机出料口宽度应与模具尺寸相适应，避免洒料。
3. 混凝土性能：塌落度、骨料粒径等影响布料效果，需调整配合比。
4. 维护保养：定期清理料斗和输送装置，检查动力系统和传感器。
5. 操作培训：操作人员需熟悉设备性能和控制系统，确保安全高效。

七、结论

有动力小构件布料机是中小构件生产线上不可或缺的关键设备，它通过自动化、精确化的布料，提高了砼结构构件的生产效率和质量稳定性。随着建筑工业化对中小型预制构件需求的增加，布料机技术将不断进步，向更智能、更高效、更环保的方向发展。企业应根据自身产品特点和生产规模，合理选择布料机，并注重日常维护和操作培训，以充分发挥其在生产线中的作用。
