一、概述

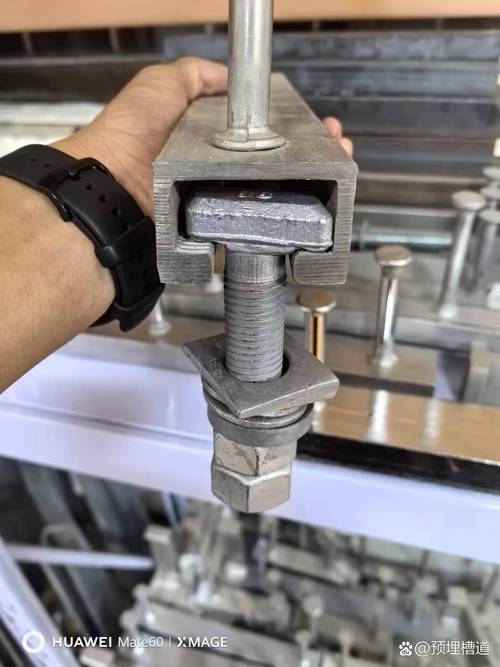

预埋槽型构件是一种在混凝土浇筑前预先埋设于结构内部的槽型金属构件，通常由C型或U型截面钢槽、锚固钢筋（或锚板）以及填充条等部分组成。它广泛应用于建筑、桥梁、隧道、地铁等混凝土工程中，用于后续安装管道、电缆桥架、幕墙、设备支架、轨道交通接触网等附属设施。预埋槽型构件属于混凝土结构构件中的一种功能性预埋件，具有承载、定位和连接的多重作用。

二、预埋槽型构件的分类

根据槽型截面和承载方式，预埋槽型构件可分为：

1. C型预埋槽：最常见的型式，槽口两侧内卷，形成C形截面，适用于T型螺栓连接。
2. U型预埋槽：槽口开放，承载能力较强，适用于较大荷载的安装。
3. 带齿预埋槽：槽内壁带有齿纹，可防止螺栓滑动，提高抗剪性能。
4. 热轧与冷弯预埋槽：热轧槽钢强度高、韧性好；冷弯槽钢重量轻、成本低，但刚度相对较小。

按锚固方式可分为带锚筋预埋槽和带锚板预埋槽；按材质可分为碳钢、不锈钢和镀锌钢预埋槽。

三、预埋槽型构件在混凝土结构中的作用

预埋槽型构件作为混凝土结构中的预埋件，主要发挥以下作用：

• 承载作用：将后续安装的设备、管道、幕墙等荷载传递到混凝土结构上。
• 连接作用：为T型螺栓、连接件提供可靠的固定点，实现各专业设施的快速安装。
• 调节作用：槽型截面允许连接件在槽内滑动调整位置，方便施工误差修正。
• 保护作用：避免后期钻孔对混凝土和钢筋造成损伤，提高结构耐久性。

四、设计要点

1. 承载力计算：需按《混凝土结构设计规范》（GB 50010）和《钢结构设计标准》（GB 50017）进行抗拉、抗剪、抗弯及疲劳验算。
2. 锚固设计：锚筋数量、直径和锚固长度应满足受力要求，并考虑混凝土局部承压。
3. 位置布置：预埋槽应避开主受力钢筋，并与钢筋网协调，防止冲突。
4. 防腐与防火：根据环境类别选择热镀锌、不锈钢或涂装处理；有防火要求时需进行防火保护。

五、施工与安装要点

1. 定位与固定：在模板上精确放线，将预埋槽用螺栓或夹具固定在模板上，确保在浇筑过程中不位移、不上浮。
2. 填充条安装：槽口内应填充泡沫条或塑料盖，防止混凝土浆进入槽内，浇筑后及时取出或保留作为保护。
3. 混凝土浇筑：避免振捣棒直接冲击预埋槽，防止变形或移位。
4. 拆模与清理：拆模后检查槽口位置和垂直度，清理槽内残留物，安装T型螺栓前进行试配。

六、质量检验与验收

预埋槽型构件的检验主要包括：

• 原材料材质证明和力学性能复验；
• 预埋位置偏差：通常要求标高偏差不大于±5mm，水平偏差不大于±10mm；
• 槽口直线度与槽内清洁度；
• 拉拔试验：按设计要求进行现场抽检，验证锚固承载力。

验收应遵循《混凝土结构工程施工质量验收规范》（GB 50204）及产品标准《预埋槽型连接件》等相关规定。

七、应用优势与发展趋势

预埋槽型构件相比传统化学锚栓或膨胀螺栓后置连接，具有以下优势：

• 安装高效，可调节，不损伤混凝土；
• 承载可靠，抗疲劳性能好，适用动荷载；
• 减少现场焊接和钻孔，降低施工风险；
• 提高结构耐久性和管线系统整体性。

随着装配式建筑、地铁隧道和城市地下综合管廊的快速发展，预埋槽型构件正向高强度、耐腐蚀、标准化和智能化方向发展，未来将与BIM技术、装配式施工深度融合，成为混凝土结构中不可或缺的预埋连接构件。

八、

预埋槽型构件虽然只是混凝土结构构件中的小型预埋件，但其设计、施工和验收质量直接影响后续机电安装、幕墙固定及运营安全。工程实践中应严格按规范和产品技术要求执行，确保预埋准确、连接可靠，为整个工程的建设与运维提供有力保障。
